:: capteur de frein a main ::
Goto page: 1, 2  >

Post new topic   Reply to topic    Le Team421 Autocross Forum Index -> Spécial Mécano -> Soucis Divers
Previous topic :: Next topic
Author Message
ben211


Offline

Joined: 22 Feb 2010
Posts: 243
Localisation: le buisson 24

PostPosted: Wed 31 Mar - 18:35 (2010)    Post subject: capteur de frein a main Reply with quote

lors des portes ouverte a minzac ils nous ont demander de mettre un capteur de frein a main pour que les feux ar s'allume quand on tire le manche (pas celui du pilote Rolling Eyes ).

je donne une petite astuce asser symple a faire. vous vous procurer un capteur de frein ar de moto (5€ a la casse avec son ressort), vous faite une fixation derriere le frein a main pour le capteur. vous accrocher le ressort a la tige de reglage du frein et vous connecter tous ça. ca prend 10mn et c'est niquel. photos a venir quand le temps sera meilleur.
_________________
Bienvenue dans mon monde !!!


Back to top
Visit poster’s website
Publicité






PostPosted: Wed 31 Mar - 18:35 (2010)    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
BLEYNIE Didier
Administrateur

Offline

Joined: 20 Feb 2010
Posts: 645
Localisation: Sarlat

PostPosted: Wed 31 Mar - 18:37 (2010)    Post subject: capteur de frein a main Reply with quote

oui pas mal l'idée  Okay
_________________


Back to top
ben211


Offline

Joined: 22 Feb 2010
Posts: 243
Localisation: le buisson 24

PostPosted: Wed 31 Mar - 22:15 (2010)    Post subject: capteur de frein a main Reply with quote

a parament se serai obligatoire pour l'année prochaine donc autant le faire rapidement
_________________
Bienvenue dans mon monde !!!


Back to top
Visit poster’s website
BLEYNIE Didier
Administrateur

Offline

Joined: 20 Feb 2010
Posts: 645
Localisation: Sarlat

PostPosted: Thu 1 Apr - 09:23 (2010)    Post subject: capteur de frein a main Reply with quote

moi c fait jais pris un contacteur de 205 le même que tu a de-vend a la pédale de frein , je me suie pas compliqué la vie Mr. Green
_________________


Back to top
titou


Offline

Joined: 27 Mar 2010
Posts: 98
Localisation: cazoules

PostPosted: Thu 1 Apr - 10:48 (2010)    Post subject: capteur de frein a main Reply with quote

vs me faite peur Shocked
c obligatoire?? pour  la saison 2010 ou 2011 carmoi je ne les pas fait
sinon y'aura encore sa a rajouter sur ma liste de chose a faire
pff... interminable cet liste!!


Back to top
MSN
ben211


Offline

Joined: 22 Feb 2010
Posts: 243
Localisation: le buisson 24

PostPosted: Thu 1 Apr - 10:58 (2010)    Post subject: capteur de frein a main Reply with quote

obligatoire pour 2011 a parament mais quand j'suis aller a minzac ils ont dit de commencer a le faire cette année
_________________
Bienvenue dans mon monde !!!


Back to top
Visit poster’s website
ben211


Offline

Joined: 22 Feb 2010
Posts: 243
Localisation: le buisson 24

PostPosted: Thu 1 Apr - 11:03 (2010)    Post subject: capteur de frein a main Reply with quote

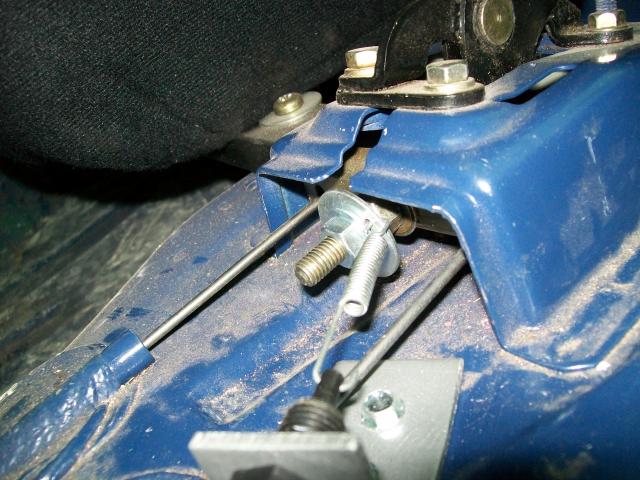

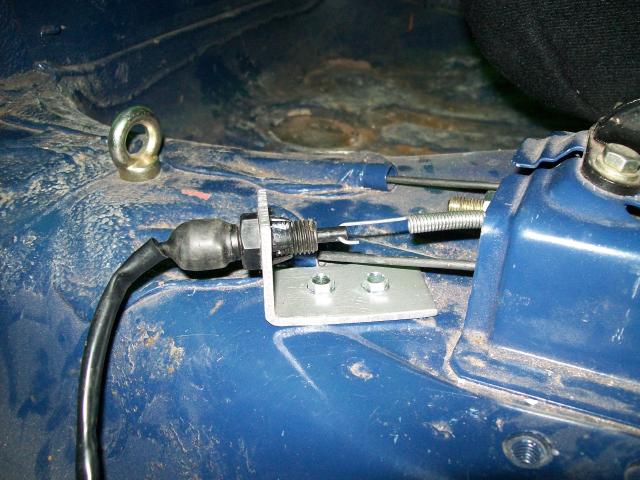

une equerre, un trou de 16, deux vis autoperssante.

une grosse rondelle perser a 3mm, un ecrou le ressort accrocher a la rondelle et au capteur, les 2 fils a brancher et c'est niquel
_________________
Bienvenue dans mon monde !!!


Back to top
Visit poster’s website
titou


Offline

Joined: 27 Mar 2010
Posts: 98
Localisation: cazoules

PostPosted: Thu 1 Apr - 17:46 (2010)    Post subject: capteur de frein a main Reply with quote

ok merci je vais le faire comme sa sa sera fait

Back to top
MSN
ben211


Offline

Joined: 22 Feb 2010
Posts: 243
Localisation: le buisson 24

PostPosted: Fri 2 Apr - 09:20 (2010)    Post subject: capteur de frein a main Reply with quote

je pense que c'est mieu Okay
_________________
Bienvenue dans mon monde !!!


Back to top
Visit poster’s website
Le421
Modérateur

Offline

Joined: 22 Feb 2010
Posts: 134
Localisation: Sarlat

PostPosted: Tue 27 Apr - 20:00 (2010)    Post subject: capteur de frein a main Reply with quote

Sinon, il y a la place du contacteur d'origine... Il marche par mise à la masse comme les contacts de porte (c'est les mêmes!!) donc il faut faire marcher les feux AR en trois fils. Un qui amène le 12V sur les feux (ceux-ci devront donc être isolés de la masse voiture) avec un fusible 10A. Rappel utile:
P=UxI soit 120W = 12V x 10A. Les feux AR consomment " à donf " 3 x 21W soit 63W max. Donc, un fusible de 10A protègera efficacement votre ligne feux AR en cas de court-circuit et vous évitera de fumer les fils...
Je reprends: Un fil amène le 12V sur les feux, le deuxiéme fil sur le feux "scratch" est à la masse (allumé dès qu'il y a le coupe circuit sur ON), et les deux "deuxième fils" des stops reviennent au contact de frein à pied et celui du frein à main. Le deuxième contact du frein à pied est mis à la masse.
Simple et efficace.
Pour les feux AR, je fais toujours deux trous de 10m/m sur l'arrière du boitier de feux car ces saletés chauffent et fondent facilement, ça les aère !!
Ne pas oublier que la peinture chrome à l'intérieur est conductrice...Bonjour les court-jus !!
Je mets toujours une petite languette en plastique sous la lame du centre de l'ampoule pour éviter aussi le court-circuit avec la peinture chrome.
La meilleure soluce, c'est d'isoler les feux de la masse, et de les alimenter en 12V à travers un fusible 10A. Pas de manche qui finit en brouillard puant dans la cacugne !!
Je vais tâcher de vous faire un petit crobbard que je posterais avec quelques tof'...
A plus...
Amitiés sportives à tous !!
_________________
Alors, heureux ????


Alain RONTEIX (Saint André - Allas)


Back to top
Le421
Modérateur

Offline

Joined: 22 Feb 2010
Posts: 134
Localisation: Sarlat

PostPosted: Wed 28 Apr - 01:56 (2010)    Post subject: capteur de frein a main Reply with quote

Petit plan facile...


http://www.sendspace.com/file/d1oqy1
_________________
Alors, heureux ????


Alain RONTEIX (Saint André - Allas)


Back to top
MIKE


Offline

Joined: 25 Mar 2010
Posts: 65
Localisation: le lardin

PostPosted: Wed 28 Apr - 21:02 (2010)    Post subject: capteur de frein a main Reply with quote

SALUT CES MIKE  CE FORUM AI SUPER VOUS AVEZ BIEN BOSSé LES GAS
_________________
KART 602


Back to top
BLEYNIE Didier
Administrateur

Offline

Joined: 20 Feb 2010
Posts: 645
Localisation: Sarlat

PostPosted: Thu 29 Apr - 08:37 (2010)    Post subject: capteur de frein a main Reply with quote

merci  Okay
_________________


Back to top
MIKE


Offline

Joined: 25 Mar 2010
Posts: 65
Localisation: le lardin

PostPosted: Thu 29 Apr - 19:41 (2010)    Post subject: capteur de frein a main Reply with quote

DIDIER CES MIKE PASSE  PLUS SOUVENT DERIERE MON TAF AVEC CET AUTO CA NOUS CHANGE ELLE A L AIR DE MARCHER NIKEL
ALLé A DIMANCHE BICHONNE LA BIEN CETTE VOITURE  ELLE LE MERITE
_________________
KART 602


Back to top
Le421
Modérateur

Offline

Joined: 22 Feb 2010
Posts: 134
Localisation: Sarlat

PostPosted: Thu 29 Apr - 20:19 (2010)    Post subject: capteur de frein a main Reply with quote

Je veux pas dire... On sent l'influence du Team 421...
_________________
Alors, heureux ????


Alain RONTEIX (Saint André - Allas)


Back to top
